男人坤坤对准女人的坤坤,搜索Mr好色安全下载,特级大胆人文艺术的文化内涵,《进 里 视频视频》前沿,上海新世纪影城,给个网站你知道,外国文化精髓,软糯小受 趴着 顶撞研磨,年龄差1v1,GOGOGO高清国语完整,拜托拜托App漫画下拉

直讀光譜儀，實(shí)驗(yàn)室材料檢測(cè)的重要設(shè)備，很多人只知用，不知養(yǎng)，就很容易造成光譜儀檢測(cè)的穩(wěn)定性受影響，那在養(yǎng)護(hù)過(guò)程中，有多少因素會(huì)影響到光譜儀的檢測(cè)穩(wěn)定性呢？

氬氣純度：氬氣不純時(shí)，如含有氧或水蒸汽，會(huì)導(dǎo)致激發(fā)點(diǎn)變壞，影響分析結(jié)果。

試樣表面平整度：試樣放在電頭架上時(shí)，不能有漏氣現(xiàn)象，否則激發(fā)試樣的聲音會(huì)不正常，激發(fā)點(diǎn)也會(huì)變白。

分析樣品與控制標(biāo)樣的磨紋粗細(xì)：磨紋粗細(xì)不一致可能導(dǎo)致交叉紋，磨樣用力過(guò)大也容易造成試料表面氧化。

磨樣過(guò)程：對(duì)高鎳鉻鋼磨樣時(shí)，要使用新砂輪片磨樣，磨紋操作要求更加嚴(yán)格。

試樣質(zhì)量：試樣不能有偏析、裂紋、氣孔等不足，試料要有一定代表性。

鎢電極的狀態(tài)：鎢電極尖應(yīng)當(dāng)具有一定角度使光軸不得偏離中點(diǎn)，放電間隙應(yīng)當(dāng)保持不變，否則聚焦在分光儀的譜線強(qiáng)度會(huì)改變。重復(fù)放電以后，鎢電極會(huì)長(zhǎng)尖，改變間隙放電距離。激發(fā)產(chǎn)生的金屬蒸汽會(huì)污染激發(fā)。所以需要激發(fā)一次后就要用刷子清理鎢電極頭。

透鏡的清潔度：透鏡內(nèi)表面用來(lái)保持真空，常常受到來(lái)自真空泵油蒸汽的污染，外表面受到分析時(shí)產(chǎn)生金屬蒸汽的附著，這會(huì)使透過(guò)率明顯的降低。

真空度：真空度不夠會(huì)降低分析靈敏度，特別是≤200nm波長(zhǎng)更明顯，為此要求真空度達(dá)到5×10^-2mm/Hg。

出射狹縫的位置：出射狹縫的位置變化受溫度的影響較大，因此保持分光室內(nèi)的恒溫系統(tǒng)32C±0.1C很重要還要求室內(nèi)保持溫度一致。

電源電壓：電源電壓變化容易引起激發(fā)單元的放電電壓的改變，電源電壓要求10%以內(nèi)。

溫度和濕度：室內(nèi)溫度的增加會(huì)增加光電倍增管的暗電流、降低信/噪比。濕度大容易產(chǎn)生高壓元件的漏電、放電現(xiàn)象。

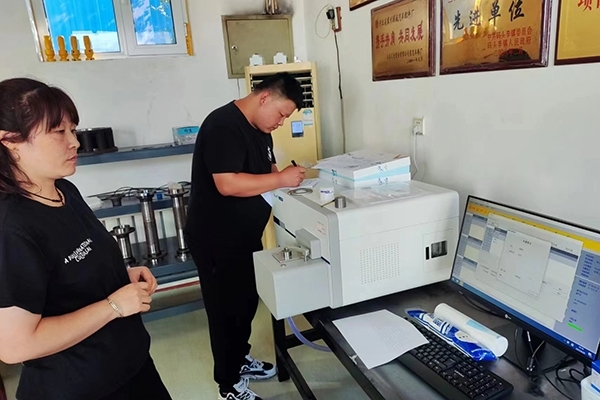

直讀光譜儀的實(shí)驗(yàn)室檢測(cè)

在使用直讀光譜儀進(jìn)行檢測(cè)時(shí)，為有效保證檢測(cè)數(shù)據(jù)的穩(wěn)定性，對(duì)上述的因素要保持關(guān)注，并采取相應(yīng)的措施來(lái)保證儀器的狀態(tài)，提高直讀光譜儀檢測(cè)的穩(wěn)定性。
