男人坤坤对准女人的坤坤,搜索Mr好色安全下载,特级大胆人文艺术的文化内涵,《进 里 视频视频》前沿,上海新世纪影城,给个网站你知道,外国文化精髓,软糯小受 趴着 顶撞研磨,年龄差1v1,GOGOGO高清国语完整,拜托拜托App漫画下拉

在光譜分析檢測過程中，儀器故障、環(huán)境干擾或操作偏差都可能影響檢測結(jié)果的準(zhǔn)確性。面對激發(fā)點(diǎn)異常、元素重復(fù)性差或碳元素不穩(wěn)定等典型問題，需通過系統(tǒng)化排查定位根源，并采取針對性措施加以修正。

在光譜分析法檢測過程中，操作人員常會遇到一些典型問題，需通過系統(tǒng)性排查和針對性措施加以解決。當(dāng)鋼樣激發(fā)后出現(xiàn)黑色圓圈時，可能存在多種誘因：先需檢查氬氣火花臺出口管路是否堵塞，若堵塞會導(dǎo)致氣體流通不暢，在激發(fā)點(diǎn)周圍形成積碳黑圈；其次需確認(rèn)火花臺及廢氣排放管路的清潔度，長期未清理的殘留物會影響激發(fā)環(huán)境；激發(fā)條件異常也會導(dǎo)致黑圈現(xiàn)象，如能量過高時金屬蒸汽過度沉積，此時需校準(zhǔn)激發(fā)參數(shù)；電極積碳是另一常見原因，電極與試樣間距不當(dāng)會引發(fā)局部過熱，需在更換電極時嚴(yán)格遵循標(biāo)準(zhǔn)間距；材料特性也會影響黑圈表現(xiàn)，碳含量較高的中低合金鋼更易產(chǎn)生深色黑圈，若黑圈呈擴(kuò)散狀擴(kuò)大，則需檢查發(fā)光臺磨損程度、試樣平整度及密封性，防止激發(fā)過程中發(fā)生漏氣。

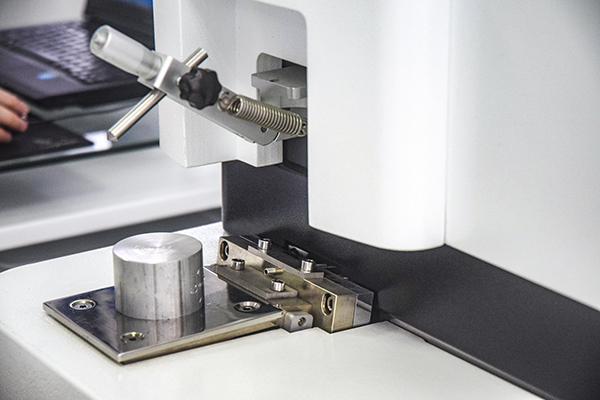

創(chuàng)想直讀光譜儀檢測

元素重復(fù)性異常問題多與儀器狀態(tài)相關(guān)。連續(xù)激發(fā)十次出現(xiàn)2-3次異常數(shù)據(jù)時，應(yīng)優(yōu)先檢查積分電容是否失效，該部件故障會導(dǎo)致信號采集不穩(wěn)定；基體強(qiáng)度驟降可能源于激發(fā)室污染或光源老化，需徹底清潔激發(fā)室并檢查光源壽命；氬氣質(zhì)量直接影響檢測精度，需確認(rèn)氣體純度達(dá)標(biāo)且流量穩(wěn)定，避免使用含雜質(zhì)的氣體；光纖老化會造成信號衰減，需檢測光纖傳輸效率；對壁放電現(xiàn)象則需清理激發(fā)室內(nèi)壁金屬沉積物；光電倍增管故障會引發(fā)信號波動，需用標(biāo)準(zhǔn)樣品測試其響應(yīng)曲線。觀察激發(fā)時的絕對強(qiáng)度值，可為判斷儀器狀態(tài)提供更可靠的依據(jù)。

直讀光譜儀的檢測分析

碳元素穩(wěn)定性問題主要與環(huán)境控制相關(guān)。作為短波元素，碳的譜線易被空氣中的氧氣和水蒸氣吸收，因此需確保光譜室真空度達(dá)標(biāo)，真空系統(tǒng)泄漏會直接導(dǎo)致靈敏度下降；氬氣純度不足同樣會引發(fā)數(shù)據(jù)波動，需定期檢測氣體純度；火花臺和電極頭的積碳會改變激發(fā)環(huán)境，需建立定期清潔制度；實(shí)驗(yàn)室溫濕度控制至關(guān)重要，建議將溫度維持在18-25℃、相對濕度低于70%，避免環(huán)境因素干擾檢測結(jié)果。通過建立標(biāo)準(zhǔn)化操作流程和預(yù)防性維護(hù)機(jī)制，可有效提升光譜分析的準(zhǔn)確性和重復(fù)性。

光譜分析的精度依賴于儀器狀態(tài)、環(huán)境控制與操作規(guī)范的協(xié)同保障。建立預(yù)防性維護(hù)機(jī)制、規(guī)范操作流程并加強(qiáng)環(huán)境監(jiān)控，能夠有效減少檢測異常的發(fā)生，確保分析數(shù)據(jù)的可靠性與重復(fù)性，為材料質(zhì)量控制提供堅(jiān)實(shí)的技術(shù)支撐。
