男人坤坤对准女人的坤坤,搜索Mr好色安全下载,特级大胆人文艺术的文化内涵,《进 里 视频视频》前沿,上海新世纪影城,给个网站你知道,外国文化精髓,软糯小受 趴着 顶撞研磨,年龄差1v1,GOGOGO高清国语完整,拜托拜托App漫画下拉

       直讀光譜儀主要對(duì)合金金屬的元素含量準(zhǔn)確分析，在檢測(cè)前，其中一個(gè)要求是檢測(cè)表面需平整，有一定表面積，這樣檢測(cè)方可獲取準(zhǔn)確的數(shù)據(jù)。

       當(dāng)試樣存在砂眼或氣孔時(shí)，對(duì)C、S、Si、Mn均有較大的影響，當(dāng)激發(fā)斑點(diǎn)區(qū)域有氣孔或裂紋，根本談不上正常進(jìn)行分析，這是因?yàn)楣庾V儀在激發(fā)這類樣品時(shí)發(fā)光不良或根本不發(fā)光，試樣有較大孔洞或裂紋時(shí)，還會(huì)引起光譜儀光源開關(guān)跳閘。因此，取樣是否合格，是試樣能否進(jìn)行光譜分析的必要條件。在分析時(shí)，發(fā)現(xiàn)樣品有較多的氣孔、大的孔洞或裂紋必須重新取樣。

       對(duì)高碳鋼的氣孔樣進(jìn)行統(tǒng)計(jì)。結(jié)果表明，取樣器含鋁絲與試樣是否形成氣孔有一定的聯(lián)系，含鋁絲取的樣有氣孔的相對(duì)要少得多，部分存在明顯氣孔的試樣一般不含鋁絲，當(dāng)然這不是絕對(duì)的；在一段時(shí)間內(nèi)，所煉鋼種為低碳鋼時(shí)，用含鋁絲的取樣器仍有部分試樣有氣孔，列舉的大個(gè)氣孔試樣中，就有兩個(gè)為低碳鋼。建議取樣時(shí)盡量采用含鋁絲的取樣器以減少氣孔樣的產(chǎn)生。

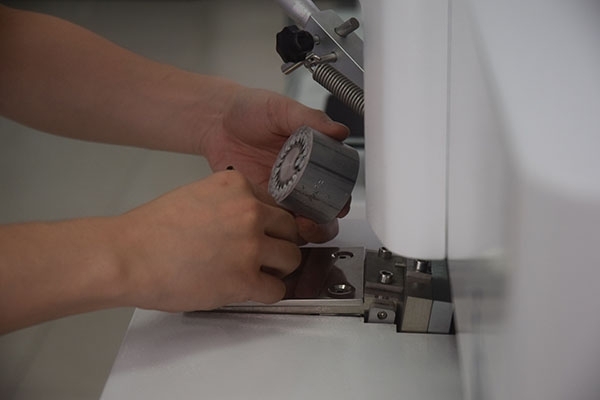

直讀光譜儀的表面分析

       關(guān)于取樣氣孔成因及采取的相應(yīng)措施。取樣時(shí)，將取樣器伸入鋼水中，在負(fù)壓作用下，鋼水沿石英管進(jìn)入取樣器，充滿其內(nèi)部，經(jīng)冷卻結(jié)晶成形，成球拍狀試樣。取樣器一般用鋁絲或鈦?zhàn)髅撗鮿?，防止進(jìn)入取樣器中的鋼水遇氧作用，生成夾雜物。液態(tài)鋼水冷卻凝固時(shí)體積縮小，如果冷卻速度過快就容易形成氣孔。為了使取好的試樣盡可能快地發(fā)送到化驗(yàn)室，生產(chǎn)操作人員通常采取急速水冷方式，試樣淬火，容易導(dǎo)致難磨及試樣內(nèi)部形成裂紋。有關(guān)資料表明，低碳鋼可將紅熱的樣品放人流水中急速冷卻，樣品組織結(jié)構(gòu)形成馬氏體或貝氏體鋼，保證碳等元素的分析準(zhǔn)確度。高碳鋼直接用水急冷易出現(xiàn)裂紋，應(yīng)采取氣冷后再用水冷的方法，防止產(chǎn)生裂紋。
