男人坤坤对准女人的坤坤,搜索Mr好色安全下载,特级大胆人文艺术的文化内涵,《进 里 视频视频》前沿,上海新世纪影城,给个网站你知道,外国文化精髓,软糯小受 趴着 顶撞研磨,年龄差1v1,GOGOGO高清国语完整,拜托拜托App漫画下拉

       上一篇，我們講到以部分關(guān)于在直讀光譜儀檢定中過程中遇到的一些問題，并對其做了一些解答，包括氬氣的純度、樣品的平整度和分析間隙的問題，下面接下來講其他內(nèi)容：

1、鋼樣激發(fā)后的激發(fā)點處呈現(xiàn)一黑圈。原因大概有以下幾種：

1）氬氣的火花臺出口管路堵塞可能會導致該現(xiàn)象。
2）儀器的火花臺需要清理了，特別是排放廢氣的管子。
3）黑圈的黑度和大小與材料有關(guān)，一般碳含量高的中低合金鋼黑圈顏色相對深。如果黑圈顏色偏深，而且擴大，成擴散狀也可能是發(fā)光臺磨損、試樣不平整或者放置試樣的時候半邊漏氣。
4）激發(fā)條件發(fā)生變化，使激發(fā)后點子的顏色出現(xiàn)異常。激發(fā)能量大時黑度可能較大。

5）激發(fā)電極的積碳現(xiàn)象。更換電極時，電極與試樣的距離不合適，造成積碳。

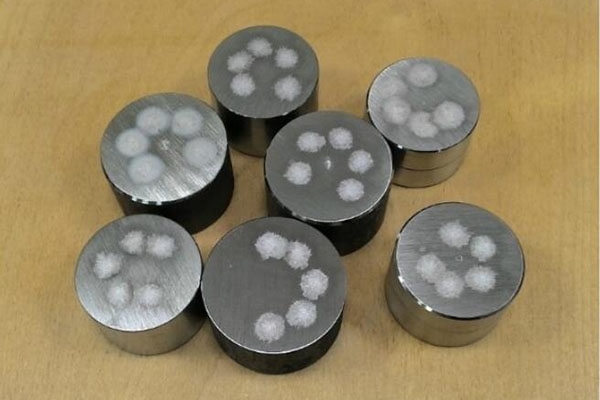

鋼樣激發(fā)點

2、碳元素穩(wěn)定性較差
       由于碳是非金屬元素，其特征譜線波長較短，容易被空氣中的氧氣和水蒸氣吸收，所以當出現(xiàn)穩(wěn)定性較差時，首先要檢查光譜室真空度和氬氣的純度，真空度差會導致碳元素的靈敏度下降。氬氣不純會導致分析數(shù)據(jù)不穩(wěn)定，特別是短波元素如碳元素。另外檢查火花臺和電極頭是否需要進行清理。放置光譜儀的房間溫濕度是否合適，最佳溫度應(yīng)控制在18-25℃左右，相對濕度小于70%為宜。
3、某些元素重復(fù)性差
       在正常激發(fā)的情況下，連續(xù)激發(fā)十點，總有2~3點不正常，可能是以下原因造成的：積分電容是否發(fā)生故障，基體強度是否存在大幅下降；再者氬氣的質(zhì)量是否達標，檢查氣體流量波動是否較大；光纖老化，激發(fā)室清理不干凈導致對壁放電，光電倍增管可能發(fā)生故障等。另外，激發(fā)時看絕對強度，會做出更準確的判斷。
       近年來，隨著國民經(jīng)濟的不斷發(fā)展，國外鑄造業(yè)、制造業(yè)大量向國內(nèi)轉(zhuǎn)移?？焖佟蚀_地分析金屬合金成分的直讀光譜儀的使用數(shù)量正在逐年增加，企業(yè)對于儀器的計量需求也越來越高。在使用過程中，能夠快速高效的鑒別并解決檢定過程中出現(xiàn)的異常現(xiàn)象，才能實現(xiàn)對儀器的正確判定，提高檢定效率。
