男人坤坤对准女人的坤坤,搜索Mr好色安全下载,特级大胆人文艺术的文化内涵,《进 里 视频视频》前沿,上海新世纪影城,给个网站你知道,外国文化精髓,软糯小受 趴着 顶撞研磨,年龄差1v1,GOGOGO高清国语完整,拜托拜托App漫画下拉

       在購買立式火花直讀光譜儀中我們會(huì)看到介紹中有鐵基的字眼，例如，直讀光譜儀可測(cè)定包括痕量碳（C），磷（P）,硫（S）元素,適用于多種金屬基體，如：鐵基，鋁基，銅基，鎳基，鉻基，鈦基，鎂基，鋅基，錫基和鉛基。

       以上的描述中鐵基檢測(cè)哪些元素，不同的生產(chǎn)廠家不同，曲線可選分析范圍決定了鐵基的分析范圍，有通用線，低合金鋼，鑄鐵，不銹鋼，高錳鋼，高Cr鑄鐵，高速工具鋼，Ni鋼等等材料的曲線。

什么是鐵基合金？

       鐵基合金（Iron base alloys）是硬面材料中使用量大而廣的一類，這類材料最大的特點(diǎn)是綜合性能良好，使用性能 范圍很寬，而且材料價(jià)格是最低廉的。

       嚴(yán)格來說，鋼鐵材料也屬于鐵基合金，但工程上通常將兩者區(qū)別開來。鐵基合金是指那些刻意加入金屬合金元素，形成置換固溶體的合金，非金屬碳引起的所有強(qiáng)化效應(yīng)是次要的。

       最典型的時(shí)效硬化型鐵基合金是馬氏體時(shí)效鋼（18Ni型）。其碳的質(zhì)量分?jǐn)?shù)極低，不超過0.03%，加入大量的Ni，空冷至室溫就能獲得板條馬氏體，因碳的質(zhì)量分?jǐn)?shù)低，馬氏體強(qiáng)度硬度并不高，但韌性良好。在450～500℃時(shí)效處理。主要硬化元素是Cr，還有Si、Mo、Mn、V、W等強(qiáng)化元素，合金元素總量不超過10%。涂層組織為低碳馬氏體，有良好的機(jī)加工性能，沖擊韌性極好，還具有良好的耐應(yīng)力疲勞和冷熱疲勞性能。其材料制成金屬絲和管狀絲埋弧堆焊，焊接性能較好，不易開裂。典型用途是金屬間無潤(rùn)滑滾動(dòng)或滑動(dòng)的零件。如熱軋工作輥、支撐輥、連鑄機(jī)輥、導(dǎo)衛(wèi)輥、校直輥及挖土機(jī)輥等。

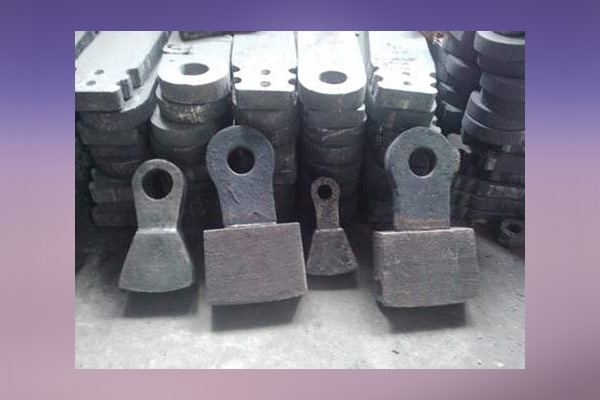

高鉻鑄鐵

       高鉻鑄鐵合金硬度高，有極好的抗磨粒磨損性能。在<200℃時(shí)耐磨性僅次于碳化鎢硬面材料，但價(jià)格僅為碳化鎢材料的1/3。高鉻鑄鐵含碳量2%～6%，含鉻量20%～35%，焊層中主要耐磨硬質(zhì)相Cr7C3，基體組織有馬氏體和奧氏體。主要用于農(nóng)機(jī)、礦山、煤粉研磨機(jī)輥等中等或嚴(yán)重磨粒磨損件。用于不受強(qiáng)烈沖擊的磨粒磨損件。

       奧氏體錳鋼，高錳鋼硬面材料能經(jīng)受高沖擊及輕微到中等的磨粒磨損，堆焊層無磁性，具有高韌性。高錳鋼含有Mn12%～15%及Cr、Ni、Mo，奧氏體組織是用錳穩(wěn)定的。高錳鋼電焊條和明弧焊絲，用于嚴(yán)重的金屬間沖擊和礦石對(duì)金屬的沖磨件的堆焊。

       馬氏體不銹鋼，此類合金屬低碳高鉻馬氏體鋼。主要成分含碳C 0.2%和含鉻>12%。具有良好的綜合機(jī)械性能，硬度、強(qiáng)度、韌性都很好，能耐大氣和蒸汽的腐蝕，還有耐冷熱疲勞的能力。產(chǎn)品有金屬絲材和管狀絲。主要用在中等沖擊，中等金屬間磨損和中等磨粒磨損的場(chǎng)合。用于軸類、活塞、柱塞等耐磨件。

       光體鋼合金含低碳（0~25%）量其他合金元素，組織結(jié)構(gòu)為珠光體、耐沖擊性，硬度低，具有極好的可焊性，適用于堆焊，主要用于恢復(fù)機(jī)械設(shè)備零件尺寸。如受滾壓、滑動(dòng)或沖擊負(fù)荷的重型機(jī)械設(shè)備的旋轉(zhuǎn)軸、軋輥等零件。

立式火花直讀光譜儀

       以上的鐵基合金都可以應(yīng)用立式火花光電直讀光譜儀進(jìn)行分析檢測(cè)，20秒內(nèi)測(cè)完所有通道的元素成分，針對(duì)不同的分析材料，通過設(shè)置預(yù)燃時(shí)間及標(biāo)線，使儀器用短的時(shí)間達(dá)到優(yōu)的分析效果。
